인캡슐레이션과 디캡슐레이션

■ 캡슐화 (Capsulation)

각 계층별로 데이터처리가 진행되면서 계층별 식별을 위한 헤더가 붙여지는 과정을 의미한다.

Encapsulation : 송신측에서 데이터를 보내면서 헤더를 붙이는 과정

Decapsulation : 수신측에서 헤더를 하나씩 제거해 나가는 과정



헤더를 제외한 나머지 부분을 페이로드(Payload)라 하며, 각 계층별로 서로 다른 헤더를 포함하고 있으므로 이러한 계층별 헤더를 포함하는 구성을 구분하기 위해 PDU(Protocol Data Unit)를 사용한다.



인캡슐레이션과 디캡슐레이션



■ 헤더에 반드시 포함되는 2가지 정보

1. 현재 계층에서 정의하는 정보

2. 상위 프로토콜 지시자

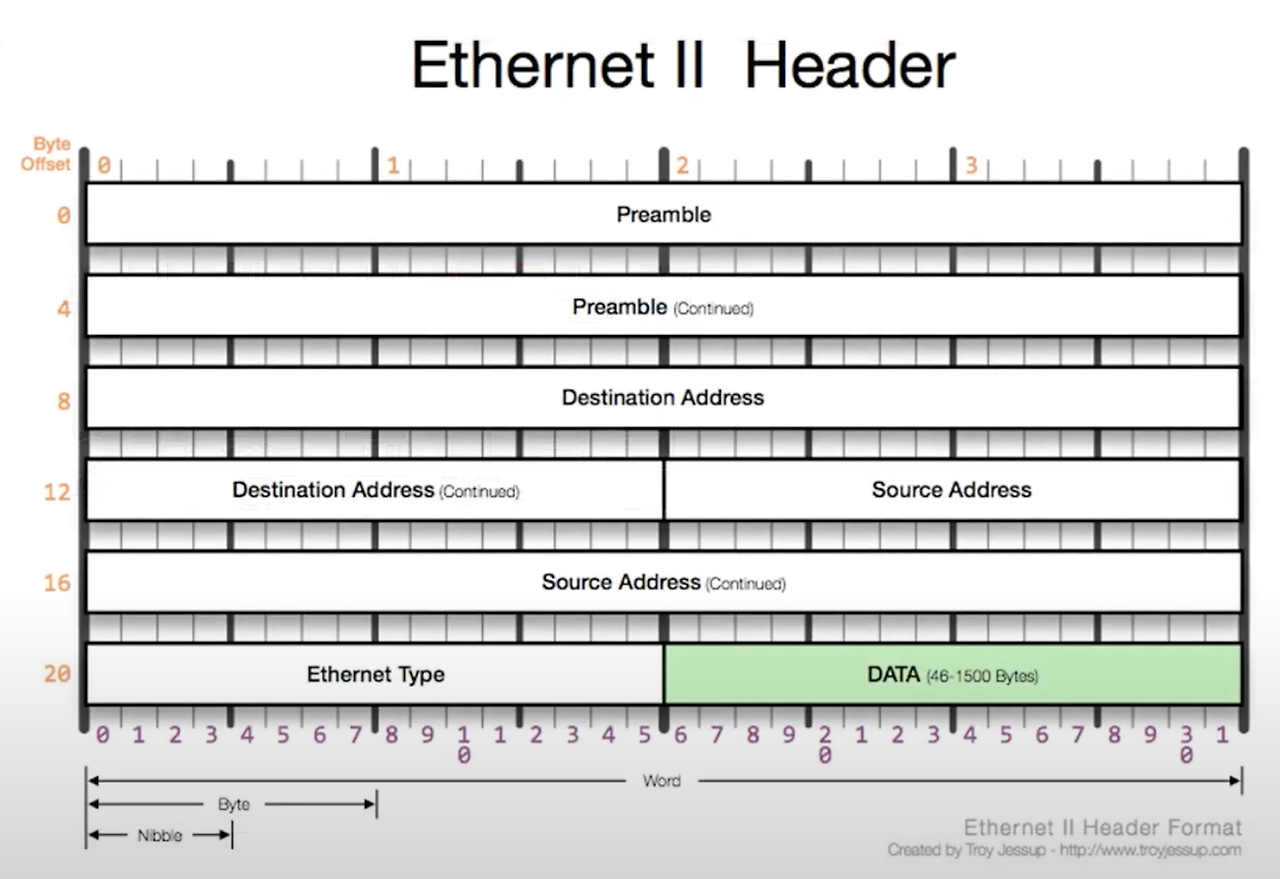

2계층 헤더





IP 헤더



TCP 헤더



UDP 헤더



■ 포트 번호 체계 (0 ~ 65535)

• 0 ~ 1023 : 잘 알려진 포트 (Well-known port)
• 1024 ~ 49151 : 등록된 포트 (Registred port)
• 49152 ~ 65535: 동적 포트 (Dynamic port)



■ 대표적인 서비스 포트 번호

프로토콜 포트 프로토콜 포트

FTP data port(active mode)	TCP 20	NetBIOS name service	UDP 137
FTP control port	TCP 21	NetBIOS datagram service	UDP 138
SSH	TCP 22	NetBIOS session service	TCP 139
SCP(uses SSH)	TCP 22	IMAP4	TCP 143
SFTP(uses SSH)	TCP 22	LDAP	TCP 389
telnet	TCP 23	HTTPS	TCP 443
SMTP	TCP 25	Microsoft CIFS	TCP 445
TACACS+	TCP 49	SMTP SSL/TLS(SMTPs)	TCP 465
DNS name queries	UDP 53	IPsec (for VPN with IKE)	UDP 500
DNS zone Transfers	TCP 53	LDAP/SSL(LDAPs)	TCP 636
TFTP	UDP 69	LDAP/TLS(LDAPs)	TCP 636
HTTP	TCP 80	IMAP SSL/TLS(IMAPs)	TCP 993
Kerberos	UDP 88	POP SSL/TLS(POPs)	TCP 995
POP3	TCP 110	L2TP	UDP 1701
SNMP	UDP 161	PPTP	TCP 1723
SNMP trap	UDP 162	Remote Desktop Protocol(RDP)	TCP/UDP 3389
DHCP Server	UDP 67	DHCP Client	UDP 68



■ 대표적인 DB 포트 번호

MySQL/MariaDB TCP 3306 MS-SQL TCP 1443

MySQL/MariaDB	TCP 3306	MS-SQL	TCP 1443
Oracle	TCP 1521	PostgreSQL	TCP 5432
Redis	TCP 6379	MongoDB	TCP 27027



각 계층마다 상위 프로토콜 지시자를 가지고 있지만 이름이 달라 4계층은 포트번호, 3계층은 프로토콜 번호, 2계층은 이더 타입 이라고 부른다.



■ MSS & MTU (데이터 크기 조절)

애플리케이션에서 데이터를 만들어 보낼 때 네트워크 상황에 맞게 데이터를 쪼개 전달하는데 이 값을 MSS(Maximum Segment Size)라고 부른다. 네트워크에서 한 번에 보낼 수 있는 데이터 크기를 MTU(Maximum Transmission Unit)라고 부르며 일반적인 이더넷에서 수용할 수 있는 크기는 1,500바이트이다.

MTU와 MSS는 모두 데이터 크기를 지칭하는 것이므로 MTU값은 2계층의 데이터 값, MSS는 4계층에서 가질 수 있는 최대 데이터 값이다. 2계층에서는 2계층 헤더들의 크기를 제외한 데이터 크기를 MTU크기라고 부른다,

IP헤더와 TCP 헤더의 표준 헤더 크기는 일반적으로 각각 20바이트이므로 일반 이더넷인 경우, MSS 값을 1460바이트로 사용한다.
