DHCP 서버 구성

DHCP(Dynamic Host Configuration Protocol)

해당 IP(인터넷 프로토콜) 주소와 기타 관련 구성 정보(예: 서브넷 마스크 및 기본 게이트웨이)를 IP 호스트에 자동으로 제공하는 클라이언트/서버 프로토콜이다.





■ Router DHCP 서버 구성

라우터 DHCP 기본 토폴로지



■ Server0 (DNS 서버) 설정

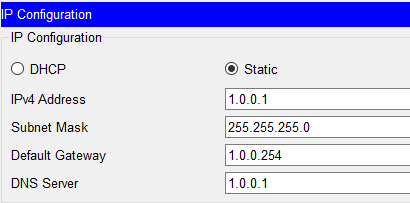

Server0 IP 설정

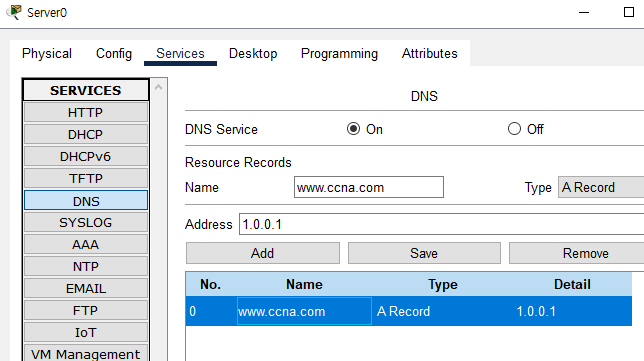

DNS 서버 구성



■ Router0 설정



1. Gateway 설정

en
conf t
int fa0/0
ip addr 1.0.0.254 255.255.255.0
no sh



2. DHCP 설정

ip dhcp pool ccnp
network 1.0.0.0 255.255.255.0
default-router 1.0.0.254
dns-server 1.0.0.1
ip dhcp excluded-address 1.0.0.1
ip dhcp excluded-address 1.0.0.254
do sh ip dhcp binding



DHCP 할당 주소 테이블 확인



3. PC0 설정

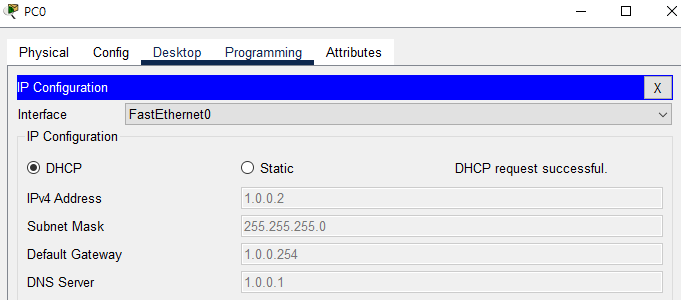

DHCP 설정



nslookup -> DNS 확인



■ L3 Switch DHCP 서버 구성

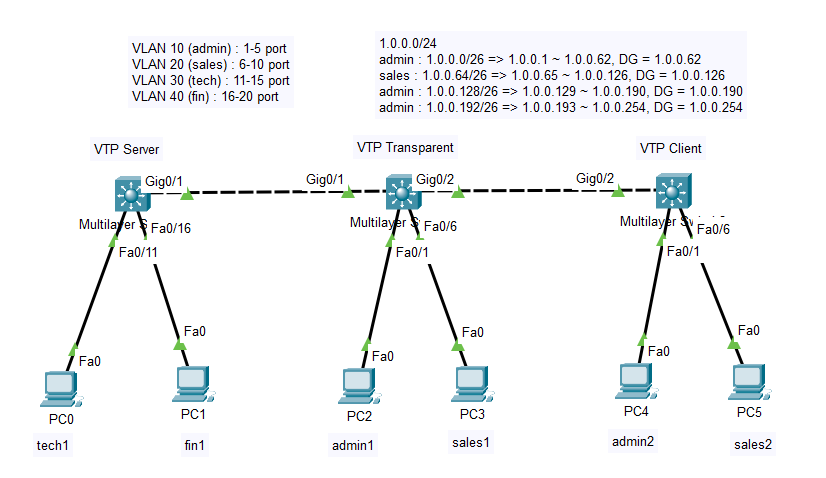

L3 Switch DHCP 서버 기본 토폴로지



■ VTP Mode 설정

en
conf t
vtp mode client
vtp domain ccna
vtp password ccna

en
conf t
vtp mode transparent

en
conf t
vtp mode server
vtp domain ccna
vtp password ccna



■ Trunk Port 설정



VTP Transparent

int range giga0/1-2
switchport trunk encapsulation dot1q
switchport mode trunk



■ VLAN 생성



VTP Server

vlan 10
name admin
vlan 20
name sales
vlan 30
name tech
vlan 40
name fin

interface range fa0/1-5
switchport access vlan 10
interface range fa0/6-10
switchport access vlan 20
interface range fa0/11-15
switchport access vlan 30
interface range fa0/16-20
switchport access vlan 40
do sh vlan

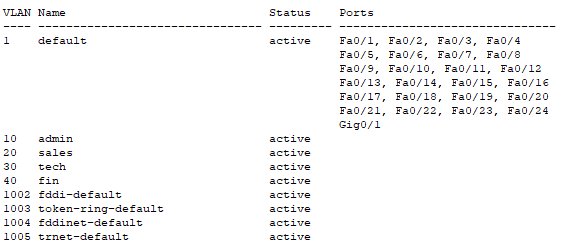

VTP Server VLAN 생성 확인



VLAN Server에 등록한 정보가 VTP Transparent를 통과해 Clinet에도 생성된다.



VTP Client VLAN 생성 확인



VTP Client에서는 VLAN의 포트번호는 따로 등록해주어야 한다.

interface range fa0/1-5
switchport access vlan 10
interface range fa0/6-10
switchport access vlan 20
interface range fa0/11-15
switchport access vlan 30
interface range fa0/16-20
switchport access vlan 40



■ DHCP 설정



VTP Server

ip dhcp pool admin
network 1.0.0.0 255.255.255.192
default-router 1.0.0.62
ip dhcp pool sales
network 1.0.0.64 255.255.255.192
default-router 1.0.0.126
ip dhcp pool tech
network 1.0.0.128 255.255.255.192
default-router 1.0.0.190
ip dhcp pool fin
network 1.0.0.192 255.255.255.192
default-router 1.0.0.254

ip dhcp excluded-address 1.0.0.62
ip dhcp excluded-address 1.0.0.126
ip dhcp excluded-address 1.0.0.190
ip dhcp excluded-address 1.0.0.254



■ SVI 설정



각 VLAN에 가상의 게이트웨이를 지정해주어야 DHCP 서비스를 사용할 수 있다.

int vlan 10
ip addr 1.0.0.62 255.255.255.192
int vlan 20
ip addr 1.0.0.126 255.255.255.192
int vlan 30
ip addr 1.0.0.190 255.255.255.192
int vlan 40
ip addr 1.0.0.254 255.255.255.192



■ VTP Transparent설정



VTP Transparent는 VLAN 정보를 통과시켜 주기만 하기 때문에 직접 VLAN 정보와 포트를 등록해주어야 한다.

vlan 10
name admin
vlan 20
name sales
vlan 30
name tech
vlan 40
name fin

interface range fa0/1-5
switchport access vlan 10
interface range fa0/6-10
switchport access vlan 20
interface range fa0/11-15
switchport access vlan 30
interface range fa0/16-20
switchport access vlan 40



■ PC DHCP 설정 확인

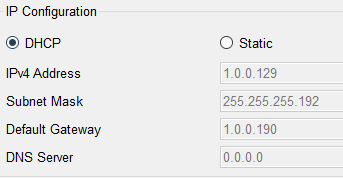

PC tech, fin

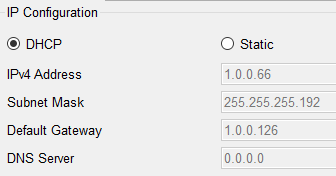

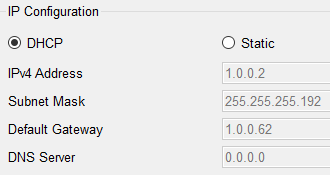

PC admin 1, sales 1

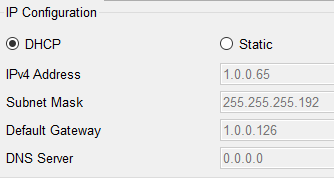

PC admin 2, sales 2

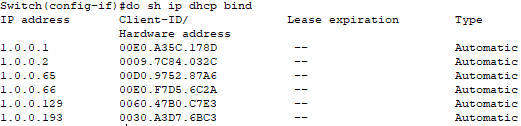

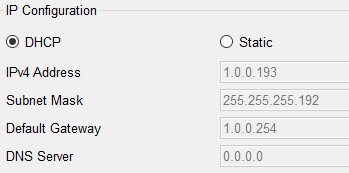

DHCP 할당 주소 테이블 확인
