Inter Vlan - (3)

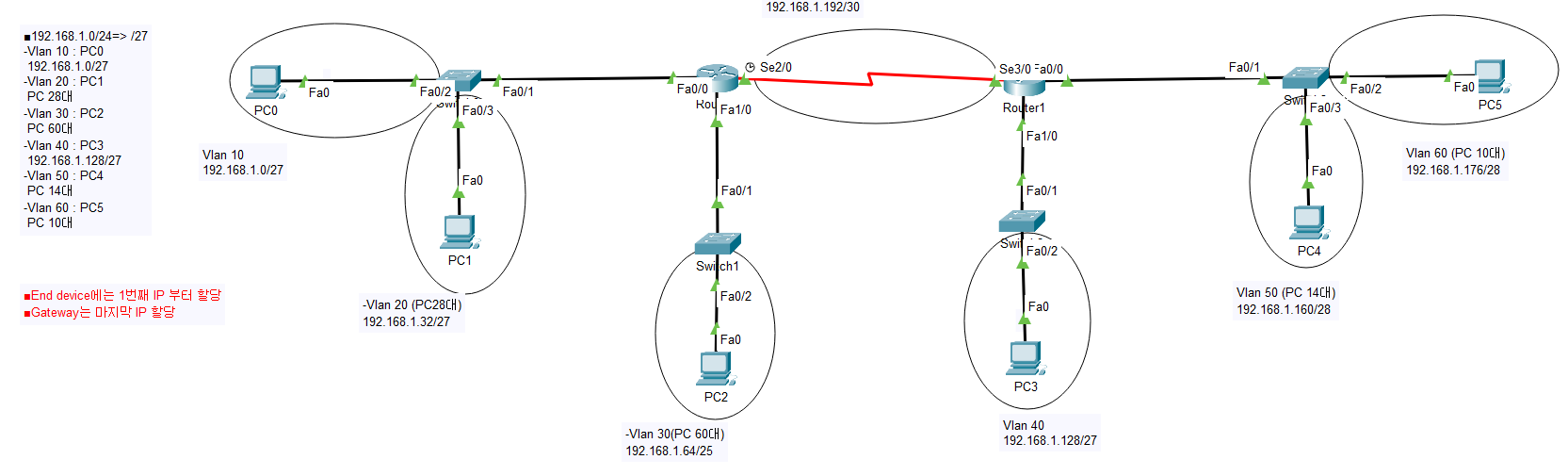

기본 토폴로지



R1

en
conf t
int fa0/0
no sh
int fa0/0.10
encap dot1q 10
ip addr 192.168.1.30 255.255.255.224
int fa0/0.20
encap dot1q 20
ip addr 192.168.1.62 255.255.255.224
int fa1/0
no sh
int fa1/0.30
encap dot1q 30
ip addr 192.168.1.126 255.255.255.192
int s2/0
ip addr 192.168.1.193 255.255.255.252



R2

en
conf t
int fa0/0
no sh
int fa0/0.50
encap dot1q 50
ip addr 192.168.1.174 255.255.255.240
int fa0/0.60
encap dot1q 60
ip addr 192.168.1.190 255.255.255.240
int fa1/0
no sh
int fa1/0.40
encap dot1q 40
ip addr 192.168.1.158 255.255.255.224
int s2/0
ip addr 192.168.1.194 255.255.255.252



SW1

en
conf t
int fa0/2
sw acc vlan 10
int fa0/3
sw acc vlan 20
int fa0/1
sw mode trunk



SW2

en
conf t
int fa0/1
sw mode trunk
int fa0/2
sw acc vlan 30



SW3

en
conf t
int fa0/1
sw mode trunk
int fa0/2
sw acc vlan 40



SW4

en
conf t
int fa0/1
sw mode trunk
int fa0/2
sw acc vlan 60
int fa0/3
sw acc vlan 50



→ 설정 후 Ping test를 해보면 1번 라우터 기준 왼쪽 PC0,1,2 간에는 통신이 가능하나 2번라우터 오른쪽 PC로는 Ping이 가지 않는다. 이는 라우팅 테이블을 생성해주지 않았기 때문이다.

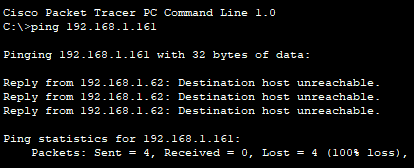

반대편 PC를 향한 Ping test



이를 해결하기 위해 Static으로 라우팅을 잡아주고  Summary를 통해 IP 대역을 잡아준다.



R1

ip route 192.168.1.128 255.255.255.192 s2/0



R2

ip route 192.168.1.0 255.255.255.128 192.168.1.193

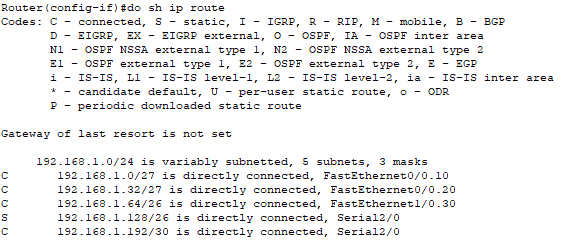

R1 라우팅 테이블 정보

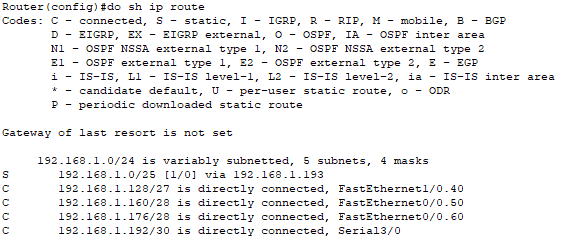

R2 라우팅 테이블 정보



정적 라우팅을 설정한 후에는 정상적으로 통신이 되는 것을 확인할 수 있다.

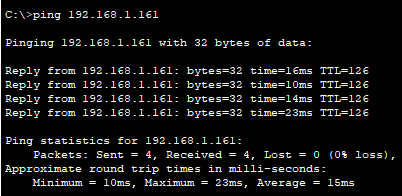

반대편 PC를 향한 Ping test



■ 실습파일

0514Lab_Inter-Vlan.pkt
