NAT

■ NAT

- 사설 IP주소를 공중 IP주소로 변환을 목적으로 함

- 사설 IP는 공중망으로 라우팅 되지 못하기 때문에 이를 공중 IP로 변환해야 가능해짐

- 공중 IP의 부족으로 NAT를 사용하기 시작



□ 장점

- 내부 네트워크를 숨기기 위해 (Network Transparency)

- 1개의 공중 IP를 이용해 다수의 사설 IP의 변환 가능

→ 공중 IP의 사용 비용 절감



□ 단점

- 단일실패지점(SPoF)

- 결국 외부망 연결은 1회선 이므로 다중 접속시 속도 감쇠가 나타남.

→ 이를 보완하기 위해서는 Dynamic NAT를 사용해



□ 사설 주소 범위

- A Class : 10.0.0.0/8

- B Class : 172.16.0.0/12

- C Class : 192.168.0.0/16



■ NAT 종류

1. Static : 1:1 맵핑

2. Dynamic : 다:다 맵핑

3. PAT(Port Address Translation-Overload)

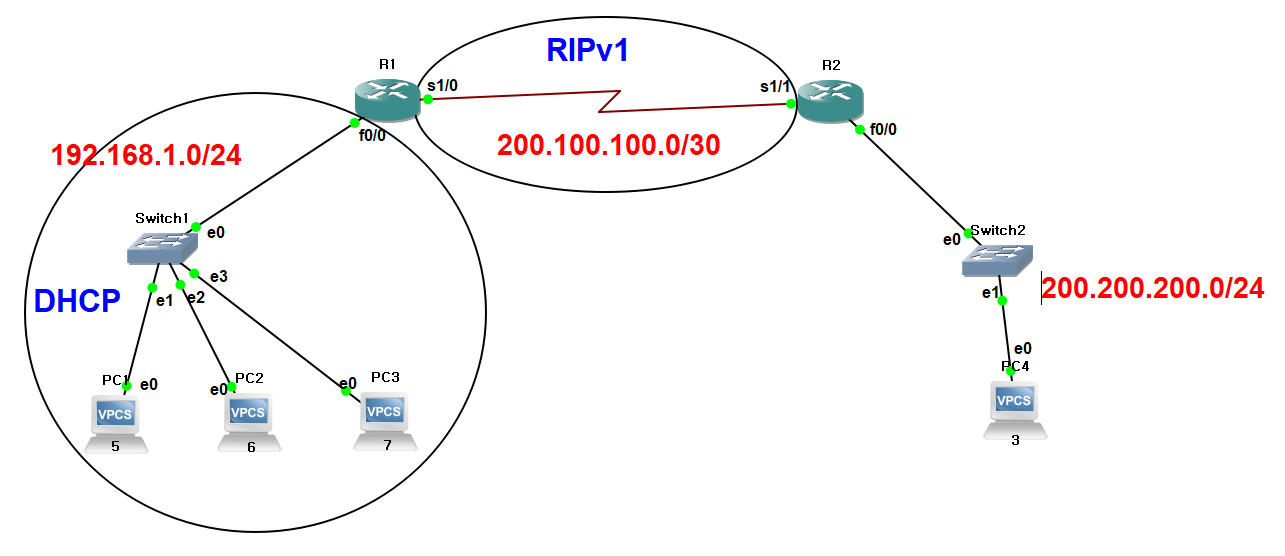

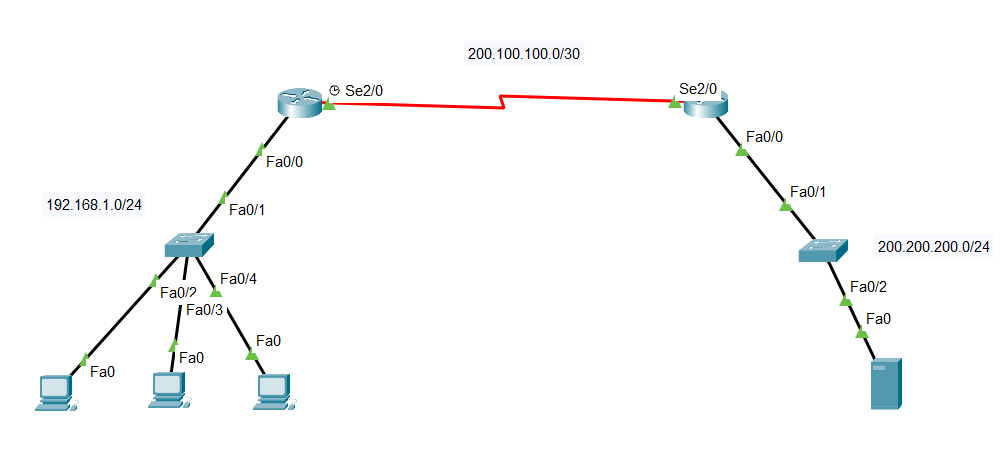

NAT 토폴로지



■ 주소 설정



R1 라우터

conf t
int fa0/0
ip addr 192.168.1.1 255.255.255.0
no sh
int s1/0
ip addr 200.100.100.1 255.255.255.252
no sh



R2 라우터

conf t
int s1/1
ip addr 200.100.100.2 255.255.255.252
no sh
int fa0/0
ip addr 200.200.200.1 255.255.255.0
no sh



■ DHCP 설정



R1 라우터

ip dhcp pool ccna
network 192.168.1.0 255.255.255.0
default-router 192.168.1.1
ip dhcp excluded-address 192.168.1.1



R2 라우터

ip dhcp pool ccnp
network 200.200.200.0 255.255.255.0
default-router 200.200.200.1
ip dhcp excluded-address 200.200.200.1



■ RIP 설정



R1 라우터

router rip
net 200.100.100.0



R2 라우터

router rip
net 200.100.100.0
net 200.200.200.0



■ NAT 구성

1. NAT종류 선택

2. 내/외부 인터페이스 지정

3. Inside local (내부 사설 IP)

    Inside Global(외부의 연결된 공중 IP)

    Outside local(타겟 시스템 구축)

    Outside global (타겟 시스템 구축)



■ R1 라우터 Static NAT 설정

conf t
ip nat inside source static 192.168.1.1 200.100.100.1
ip nat inside source static 192.168.1.2 200.100.100.1
ip nat inside source static 192.168.1.3 200.100.100.1
int fa0/0
ip nat inside
int s2/0
ip nat outside



R1 라우터

do sh ip nat trans





R1 라우터 Dynamic NAT 설정



■ Dynamic 구성

→ Pool지정, 공중IP주소 대역(Inside global)범위와 Prefix 길이 지정

→ 내부 사설 범위는 ACL 정의

→ Pool과 ACL을 결합 (Coupling)

→ 인터페이스 내/외부 선언



□ Pool : 정보를 담고 있는 공간(그릇)





R1 라우터

conf t
ip nat pool cisco 200.100.100.1 200.100.100.15 netmask 255.255.255.240
=> 불가
ip nat pool cisco 200.100.100.17 200.100.100.30 netmask 255.255.255.240
acc 1 permit 192.168.1.0 0.0.0.255
ip nat inside source list 1 pool cisco
int s2/0
ip nat outside
int fa0/0
ip nat inside



R1
conf t
int s2/0
ip addr 200.100.100.1 255.255.255.224

R2
conf t
int s2/0
ip addr 200.100.100.2 255.255.255.224

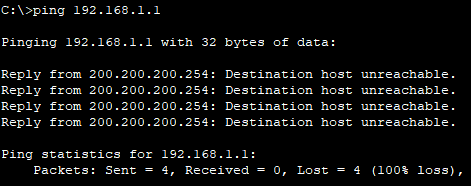

서버에서 PC Ping 테스트



※ 동적 NAT는 설정의 역순으로 삭제해야 하며, NAT Table을 먼저 삭제해야 함.

conf t
do clear ip nat translation *
no ip nat inside source list 1 pool cisco
no acc 1
no ip nat pool cisco 200.100.100.17 200.100.100.30 netmask 255.255.255.240



■ PAT 구성



R1 라우터

conf t
acc 1 permit 192.168.1.0 0.0.0.255
ip nat inside source list 1 int s2/0 overload
int fa0/0
ip nat inside
int s2/0
ip nat outside
