IPv6 over IPv4 Tunneling

토폴로지



■ IPv6 Tunneling



터널링은 하나의 프로토콜 내부에 또 다른 프로토콜을 추가로 삽입하는 기능을 말하며 이러한 프로토콜을 Passenger Protocol 이라고 부른다. 터널링의 이점은 송/수신지 사이에서 발생되는 트래픽에 대한 중간 가로채기를 피하며, 데이터를 정상적으로 송/수신하기 위한 네트워크에서 사용되는 방식이기도 하다.

`

IPv6의 터널링은 IPv4을 기반으로 IPv6를 사용하여 구현한다. 실제 물리적 연결은 R1 ↔ R2 ↔ R3의 형태로 되어 있고, 중간에 있는 R2에서는 IPv6의 주소 구조를 모르고 있는 상태에서 통신이 진행되도록 설정한다. R2는 IPv4만을 이용해 통신을 진행할 수 있다. 이런 통신 상태를 6 to 4 터널링이라고 한다.



■ 라우터 & PC IP 주소 부여 및 라우팅 프로토콜 설정



R1 라우터

conf t
ipv6 unicast-routing
int fa0/0
ipv6 addr 2001:1:1:1::1/64
no sh
int s1/0
ip addr 192.168.12.1 255.255.255.0
no sh
router rip
ver 2
no auto-summary
net 192.168.12.0



R2 라우터

conf t
int s1/0
ip addr 192.168.12.2 255.255.255.0
no sh
int s1/1
ip addr 192.168.23.1 255.255.255.0
no sh
router rip
ver 2
no auto-summary
net 192.168.12.0
net 192.168.23.0



R3 라우터

conf t
ipv6 unicast-routing
int fa0/0
ipv6 addr 2001:3:3:3::1/64
no sh
int s1/1
ip addr 192.168.23.2 255.255.255.0
no sh
router rip
ver 2
no auto-summary
net 192.168.23.0



PC1 & PC2

PC1
ip 2001:1:1:1::2/64 2001:1:1:1::1

PC2
ip 2001:3:3:3::2/64 2001:3:3:3::1



■ R1 라우터와 R2 라우터 간 Tunnel 구성



R1 라우터

conf t
int tu 0
ipv6 addr 2001:13:13:13::1/64
tun source 192.168.12.1
tu dest 192.168.23.2



R2 라우터

conf t
int tu 0
ipv6 addr 2001:13:13:13::2/64
tun source 192.168.23.2
tu dest 192.168.12.1



▶ Tunnel 인터페이스를 선언해주고 출발지 IP와 도착지 IP를 각각 설정하여 구현한다.



여기까지 설정 후 R1에서 2001:13:13:13::2로 ping test 실시하면 정상적으로 Ping이 도달한다.



이제 H.Q 내부 PC에서 반대편 Bran. Office 내부 PC로의 통신을 위해  RIP 라우팅 프로토콜을 설정한다.



■ RIP 라우팅 프로토콜 설정



R1 라우터

conf t
ipv6 router rip 1
int fa0/0
ipv6 rip 1 enable
int tu 0
ipv6 rip 1 enable



R2 라우터

conf t
ipv6 router rip 1
int fa0/0
ipv6 rip 1 enable
int tu 0
ipv6 rip 1 enable

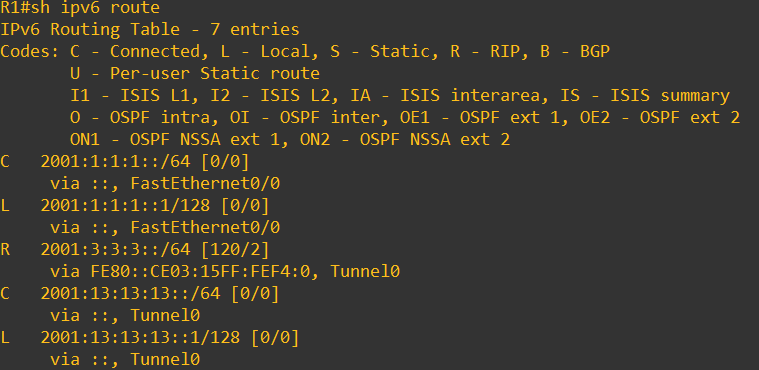

R1 라우터 IPv6 라우팅 테이블

PC1에서 PC2를 향해 정상적으로 Ping이 도달함

PC1 → PC2 trace 경로



■ ICMP 패킷 확인



▶ ICMPv6 패킷에 IPv4 헤더와 IPv6 헤더 모두가 보이는 것을 확인할 수 있다.
